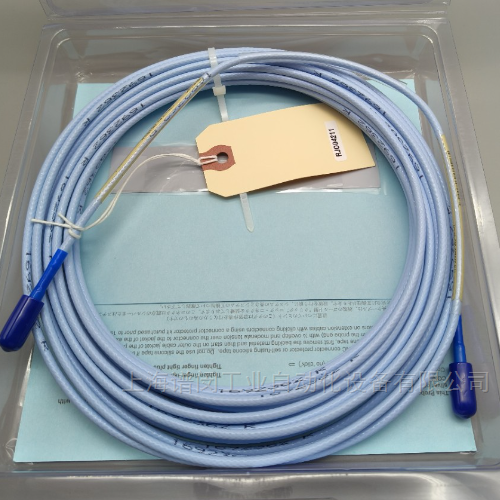

BENTLY延伸电缆330130-060-02-05质量保证

BENTLY延伸电缆330130-060-02-05质量保证

上海谱闵在德国美国有自己的分公司 专营欧美进口备件这块。公司有强大的国外原厂渠道，价格好，货期短。

渠道广: 除了工厂，我们跟欧洲许多经销商有直接的业务关系，使我们可以采购到由于保护代理而不能报价的品牌。

报价快:对于优势品牌我们有厂家的价目表，并且每天保持跟供货商电话沟通，为您提供快捷及时的报价。

核心工作原理

延伸电缆的主要作用是连接探头与前置器（如3500系列变送器），确保高频信号在两者之间稳定传输。其工作过程如下：

‌信号传输基础‌：前置器产生的高频振荡电流（典型频率1-2 MHz）通过延伸电缆传输至探头线圈。探头头部线圈在交变磁场中工作，当靠近金属被测体（如旋转轴）时，磁场会在金属表面感应出涡电流（电涡流），该涡流反向磁场会改变线圈的等效阻抗。‌

‌阻抗匹配与信号保真‌：延伸电缆的特性阻抗（如8mm探头通常为0.88±0.13Ω）必须与探头、前置器的阻抗严格匹配。如果阻抗不匹配，会导致高频信号反射，引起波形失真和测量幅值误差。‌

 因此，延伸电缆的设计需确保信号传输的完整性，避免衰减。

BENTLY延伸电缆330130-060-02-05质量保证

关键技术细节

‌多参数解耦‌：系统通过滤波技术（如三阶Butterworth带通滤波器）分离振动信号中的工频成分（如不平衡）和高频冲击（如轴承损伤），实现多参数同时测量。‌

‌抗干扰设计‌：延伸电缆的屏蔽层采用“单点接地"原则（仅在前置器端接地），防止地环路引入工频干扰。同时，电缆需与动力电缆保持距离（建议>30cm），避免电磁干扰。‌

‌环境适应性‌：在高温或恶劣环境中，电缆材料（如磷青铜骨架、陶瓷绝缘）确保稳定性，维持±1%满量程精度。‌

注意事项

‌安装规范‌：连接时需保证接头清洁、紧固，避免接触电阻；弯曲半径不宜过小，防止芯线损伤。‌

‌系统验证‌：更换电缆后，需通过间隙电压测试、功能验证（如敲击轴承观察信号变化）确保系统闭环正常。

上海谱闵常备型号如下：

BENTLY本特利177230-01-01-CN

BENTLY本特利177230-01-01-05

BENTLY本特利177230-01-02-CN

BENTLY本特利177230-02-01-CN

BENTLY本特利177230-01-02-05

BENTLY本特利177230-00-01-CN

BENTLY本特利330130-035-00-00

BENTLY本特利330130-040-00-05

BENTLY本特利330130-040-01-00

BENTLY本特利330130-045-00-05

BENTLY本特利330130-045-00-00

BENTLY本特利30130-045-00-CN

BENTLY本特利330130-080-13-CN

BENTLY本特利330130-080-01-05

BENTLY本特利330130-080-00-05

BENTLY本特利330130-080-00-CN

BENTLY本特利330130-085-02-CN

更多产品资料请点击：上海谱闵工业自动化设备有限公司
